Display 10,2 Zoll, 10,2 Zoll Touch Display mit Control-board
Modellnummer WF102PTIFGDBT0
►Größe: Display 10.2 Zoll
►Auflösung: 800 x 480 Punkten
►Betrachtungsrichtung: 12H
►Schnittstelle: MCU
►Integrierter Controller: RA8875
►Steuerplatine: Ja
►Helligkeit (cd/m²): 250
►Durchsteckrahmen: Ja
►Touchscreen: Resistiven Touchscreen
►10,2 Zoll Touch Display
Beschreibung

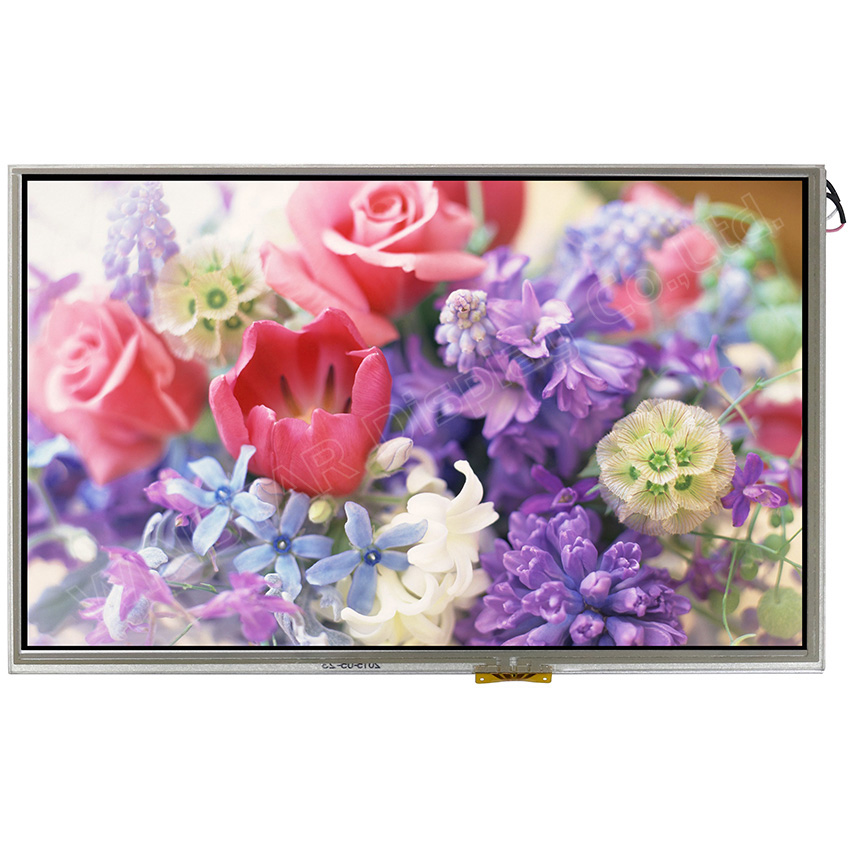

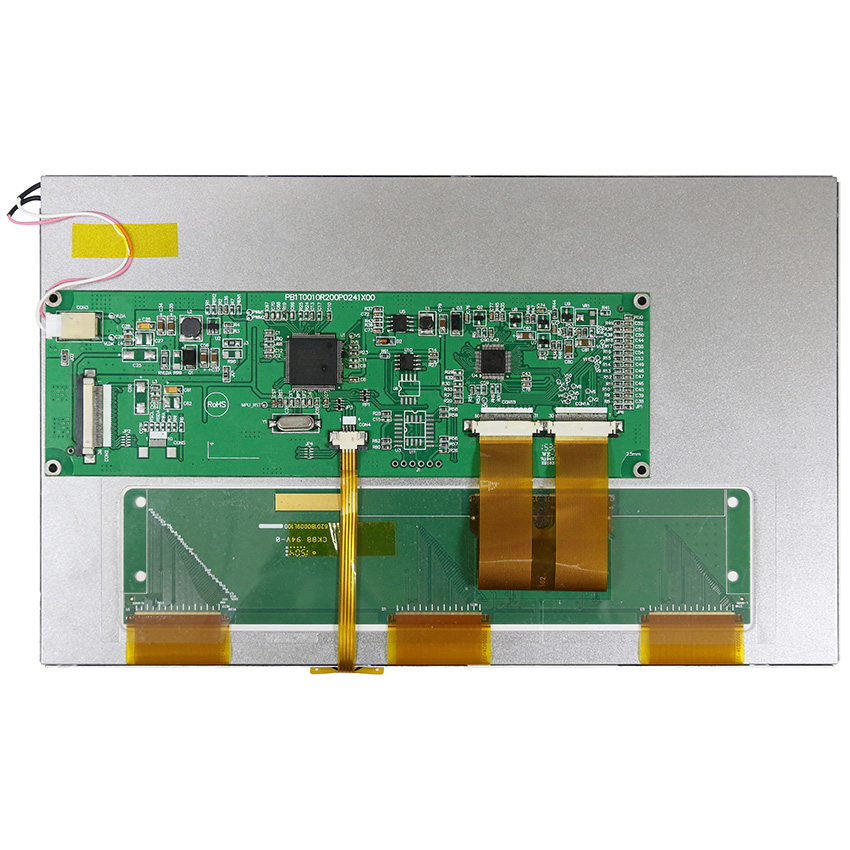

Das WF102PTIFGDBT0 ist ein 10,2-Zoll-TFT-Display der Winstar P-Serie. Das WF102P basiert auf dem WF102A-Display und wird mit der RA8875-Controller-Platine und einem 36-Pin-Anschluss erweitert. Das Modul kann mit 8-Bit oder 16-Bit betrieben werden. Die Pins Nr. 33 - 36 sind bereits als Versorgung für die Hintergrundbeleuchtung festgelegt. Es besteht also keine Notwendigkeit, eine zusätzliche Hintergrundbeleuchtungsschaltung zu entwerfen. Das Modul hat eine Abmessung von 235,0 x 145,8 mm und eine AA-Größe von 222,0 x 132,48 mm. Die wichtigsten Vorteile der P-Serie umfassen:
- Die P-Serie hat einen 36-Pin-Anschluss, die auf der RA8875-Controller-Platine integriert ist.
- Die P-Serie unterstützt die 8-Bit und die 16-Bit-parallele Schnittstellen.
- Die Pins Nr. 33 - 36 sind bereits als Versorgung für die Hintergrundbeleuchtung festgelegt.
- Die P-Serie ist mit einem Treiber-IC für die Hintergrundbeleuchtung ausgestattet.
- Ein resistiver Touchscreen-Treiber ist in der RA8875-Controllerplatine integriert.
- Ein kapazitives Touchscreen ist für alle Modelle der P-Serie optional verfügbar.
- Die P-Serie unterstützt die Helligkeitseinstellung, chinesische Schriftzeichen, den Flash-Speicher und den Touchscreen-Treiber.
Das Winstar 10.2" TFT-LCD-Modul eignet sich für industrielle Anwendungen.
Zeichnung
Technische Daten
Schnittstelle
| Pin | Symbol | Funktion |
|---|---|---|
| 1 | GND | System ground pin of the IC . Connect to system ground. |
| 2 | VDD | Power Supply : +3,3V |
| 3 | NC | No connect |
| 4 | RS | Data/Command select |
| 5 | WR | Write strobe signal |
| 6 | RD | Read strobe signal |
| 7~14 | DB0~DB7 | Data bus |
| 15~22 | DB8~DB15 | Data bus (When select 8bits Mode, this pin is NC) |
| 23 | WAIT | Wait Signal Output(H:active) |
| 24 | NC | No connect |
| 25 | CS | Chip select |
| 26 | RST | Hardware reset |
| 27 | L/R | Left / right selection; Default L/R=H |
| 28 | U/D | Up/down selection; ; Default U/D=L |
| 29~32 | NC | No connect |
| 33~34 | VLED- | Power for LED Driver IC(GND) |
| 35~36 | VLED+ | Power for LED Driver IC(+5V) |
Allgemeine Spezifikationen
| Artikel | Ausmaß | Einheit |
|---|---|---|
| Größe | 10,2 Zoll Display | |
| Punktmatrix | 800 × RGB × 480 | Punkte |
| Abmaße der modul | 235,0 (H) × 145,8 (V) × 13,8 (D) | mm |
| Aktiver Bereich | 222,0(W) × 132,48(H) | mm |
| Punktabstand | 0,0925(W) × 0,276(H) | mm |
| LCD Typ | TFT, Weiß, Transmissiv | |
| Betrachtungsrichtung | 12 o'clock | |
| Grauskala-Umkehrrichtung | 6 o'clock | |
| Hintergrundbeleuchtung Typ | LED, Weiß | |
| Controller IC | RA8875 | |
| Schnittstelle | Digital 8080 family MPU 8bit/16bit | |
| Touchscreen | Resistiven Touchscreen | |
| Oberfläche | Anti-Reflextion | |
absolute Grenzwerte
| Artikel | Symbol | Mindestwert | typischer Wert | Maximalwert | Einheit |
|---|---|---|---|---|---|
| Betriebstemperatur | TOP | -20 | － | +70 | ℃ |
| Lagertemperatur | TST | -30 | － | +80 | ℃ |
elektrische Eigenschaften
| Artikel | Symbol | Bedingung | Mindestwert | typischer Wert | Maximalwert | Einheit |
|---|---|---|---|---|---|---|
| Supply Voltage For LCM | VDD | - | 3,0 | 3,3 | 3,6 | V |
| Supply Current For LCM | IDD | - | - | 190 | 195 | mA |
