製品情報

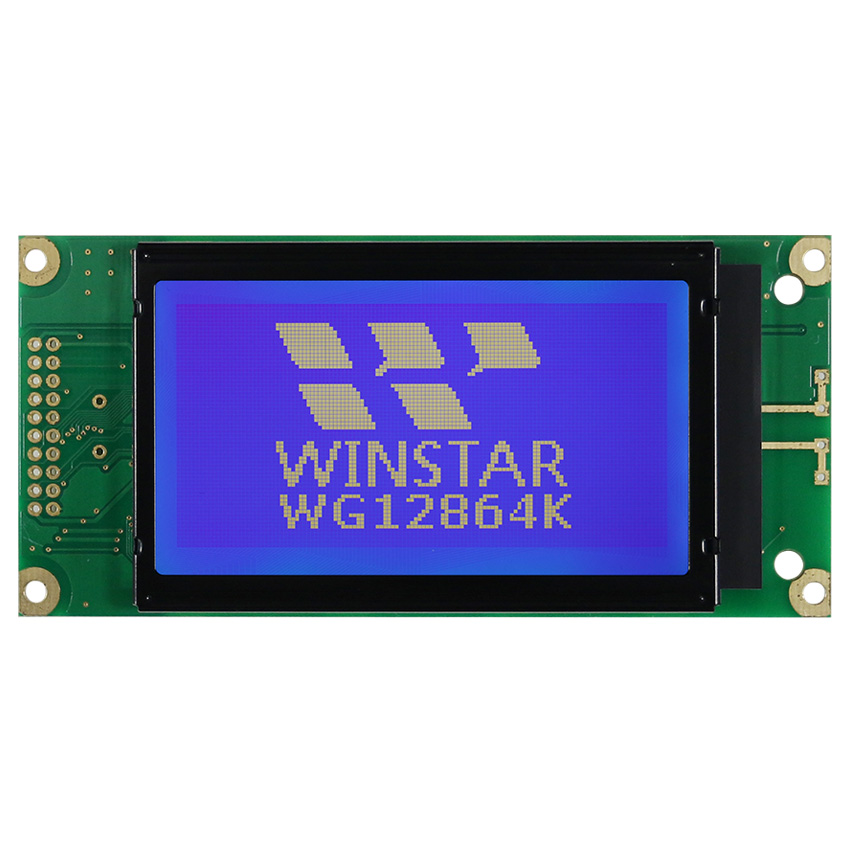

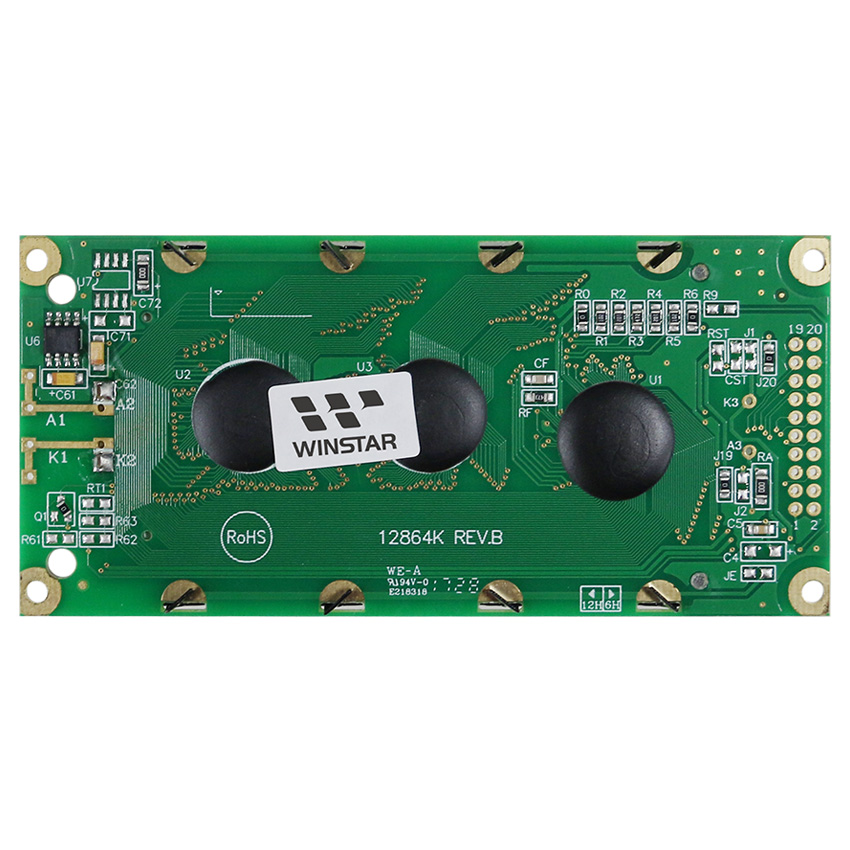

WG12864Kは2.9インチの126x64ドット単色グラフィック表示製品です。外形寸法は113x53mmでVA(View Area)サイズは72x40mmで、AA(Active Area)サイズは66.52x33.24 mmです。NT7108コントロールIC(或いは相当IC)を使用して6800 8-bitインターフェースを支援しています。負電源生成回路を内蔵しています。数々のバックライト発光色は選択できますし、パネルはSTNポジティプ・ネガティブタイプとFSTNがあります。操作温度は-20℃ ~ +70℃で、保存温度は-30℃ ~ +80℃となります。構成材料はRoHS/REACH適合品です。

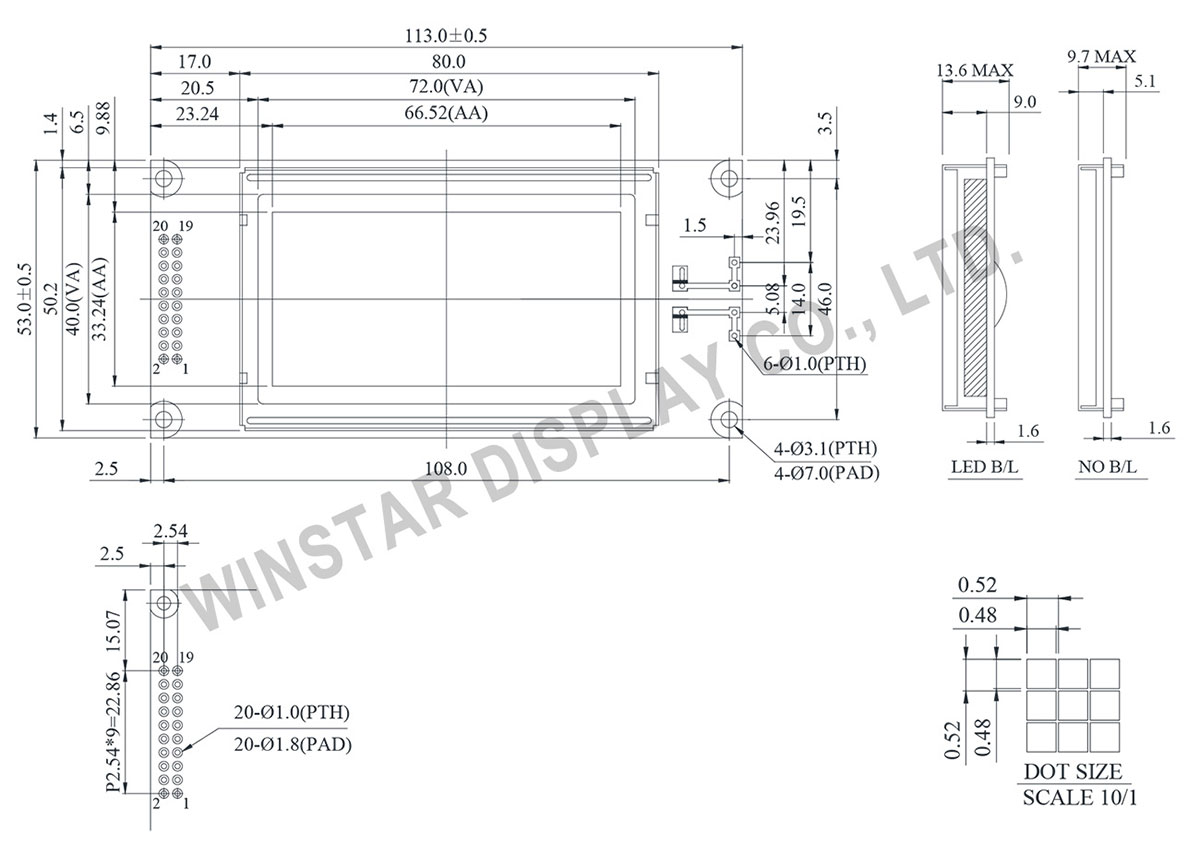

外形図
製品仕様
ピン功能定義
| Pin No. | 記号 | 説明 |
|---|---|---|
| 1 | VSS | Ground |
| 2 | VDD | Power supply for logic |
| 3 | VO | Contrast Adjustment |
| 4 | D/I | Data/ Instruction select signal |
| 5 | R/W | Read/Write select signal |
| 6 | E | Enable signal |
| 7~14 | DB0~DB7 | Data bus line |
| 15 | CS1 | Select Column 1~ Column 64 |
| 16 | CS2 | Select Column 65~ Column 128 |
| 17 | /RES | Controller reset signal, Active Low |
| 18 | VEE | Negative Voltage Output |
| 19 | A | Power supply for B/L + |
| 20 | K | Power supply for B/L - |
規格説明
| 項目 | 標準値 | 単位 |
|---|---|---|
| モジュールサイズ | 113.0 x 53.0 | mm |
| 表示エリア | 72.0 x 40.0 | mm |
| 取付け穴 | 88.0 x 65.0 | mm |
| ドットピッチ | 0.52 x 0.52 | mm |
| ドットサイズ | 0.48 x 0.48 | mm |
電気特性
| 項目 | 記号 | 標準値 (典型値) |
単位 |
|---|---|---|---|
| 入力電圧 | VDD | 5.0 | V |
| 通常温度25℃・液晶駆動電圧の推奨値 | VDD-VO | 8.75 | V |
