製品情報

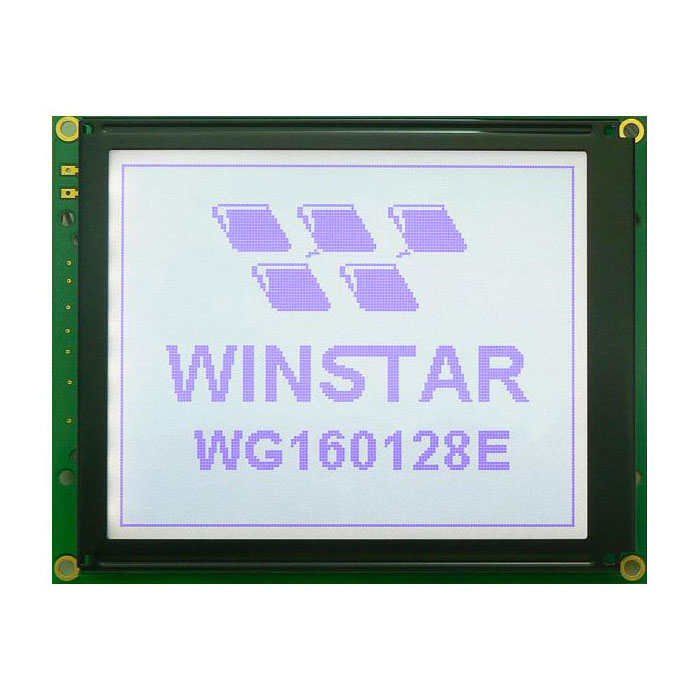

WG160128Eは単色の160x128ドットグラフィック表示製品です。RA6963コントロールICを内臓して、グラフィックモードとキャラクタモード(英語アルファベット内臓)を提供しています。5V電圧駆動品で、3.3V負電源生成回路付きの対応品も選択できます。操作温度は-20℃ ~ +70℃で、保存温度は-30℃ ~ +80℃となります。構成材料はRoHS/REACH適合品です。

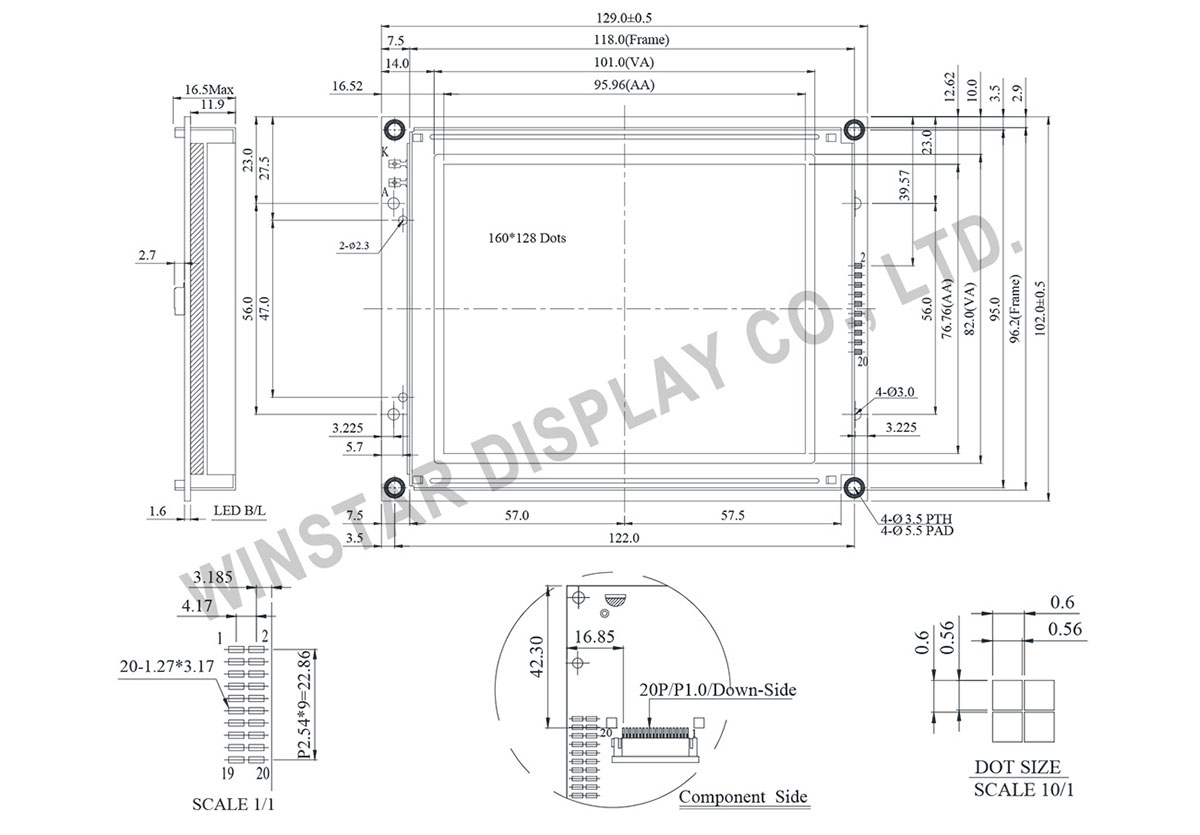

外形図
製品仕様
ピン功能定義
| Pin No. | 記号 | 説明 |
|---|---|---|
| 1 | FG | Frame ground |
| 2 | Vss | Ground |
| 3 | Vdd | Power supply for logic |
| 4 | Vo | Contrast Adjustment |
| 5 | Vee | Negative Voltage Output |
| 6 | /WR | Data write. Write data into LCD Controller |
| 7 | /RD | Data read. Read data from LCD Controller |
| 8 | /CE | Enable signal |
| 9 | C/D | Data/ Instruction select signal |
| 10 | /HALT | Clock operating stop signal |
| 11 | /RESET | Controller reset signal, Active Low |
| 12~19 | DB0~DB7 | Data bus line |
| 20 | NC | No connection |
規格説明
| 項目 | 標準値 | 単位 |
|---|---|---|
| モジュールサイズ | 129.0 x 102.0 | mm |
| 表示エリア | 101.0 x 82.0 | mm |
| 取付け穴 | 122.0 x 96.2 | mm |
| ドットピッチ | 0.60 x 0.60 | mm |
| ドットサイズ | 0.56 x 0.56 | mm |
電気特性
| 項目 | 記号 | 標準値 (典型値) |
単位 |
|---|---|---|---|
| 入力電圧 | VDD | 3/5 | V |
| 通常温度25℃・液晶駆動電圧の推奨値 | VDD-VO | 19.0 | V |
