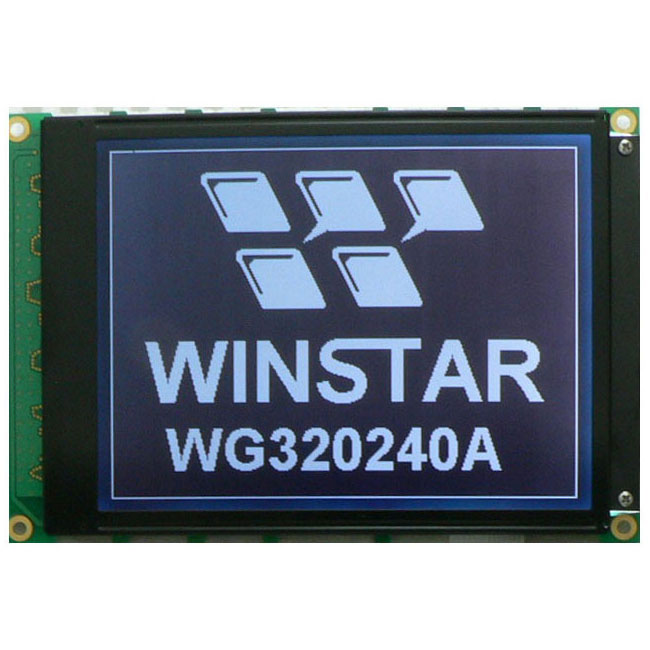

ピン功能定義
| Pin No. |
記号 |
説明 |
| 1~4 |
DB0~DB3 |
Data bus line |
| 5 |
DISPOFF |
Display off H:ON L:OFF |
| 6 |
FLM |
Scan start-up signal |
| 7 |
M |
Frame reverse signal(alternate signal) |
| 8 |
LP |
Data latch pulse |
| 9 |
CP |
Data shift pulse |
| 10 |
VDD |
Power supply for logic |
| 11 |
VSS |
Ground |
| 12 |
VEE |
Negative Voltage Output |
| 13 |
VO |
Contrast Adjustment |
| 14 |
FGND |
Frame ground |
規格説明
| 項目 |
標準値 |
単位 |
| モジュールサイズ |
160.0 x 109.0 |
mm |
| 表示エリア |
122.0 x 92.0 |
mm |
| 取付け穴 |
152.0 x 101.0 |
mm |
| ドットピッチ |
0.36 x 0.36 |
mm |
| ドットサイズ |
0.34 x 0.34 |
mm |
電気特性
| 項目 |
記号 |
標準値
(典型値) |
単位 |
| 入力電圧 |
VDD |
3/5 |
V |
| 通常温度25℃・液晶駆動電圧の推奨値 |
VDD-VO |
23.6 |
V |
