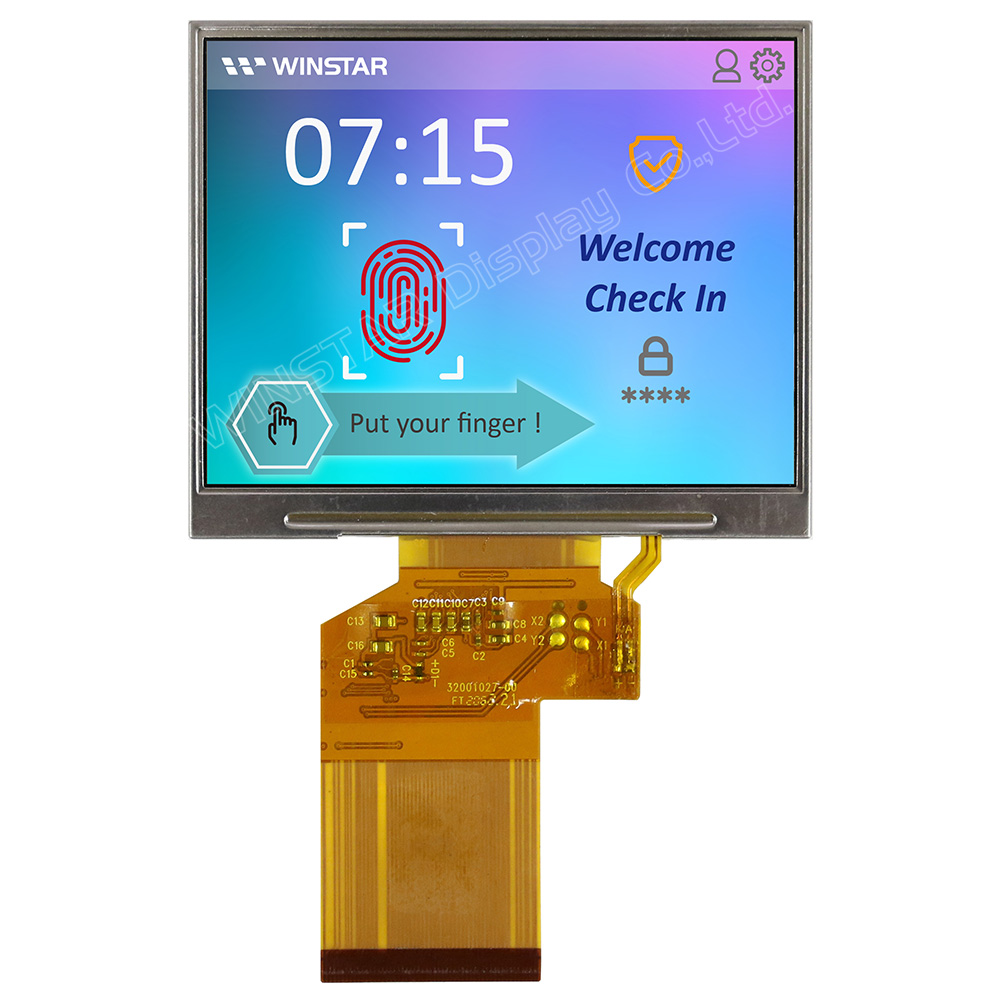

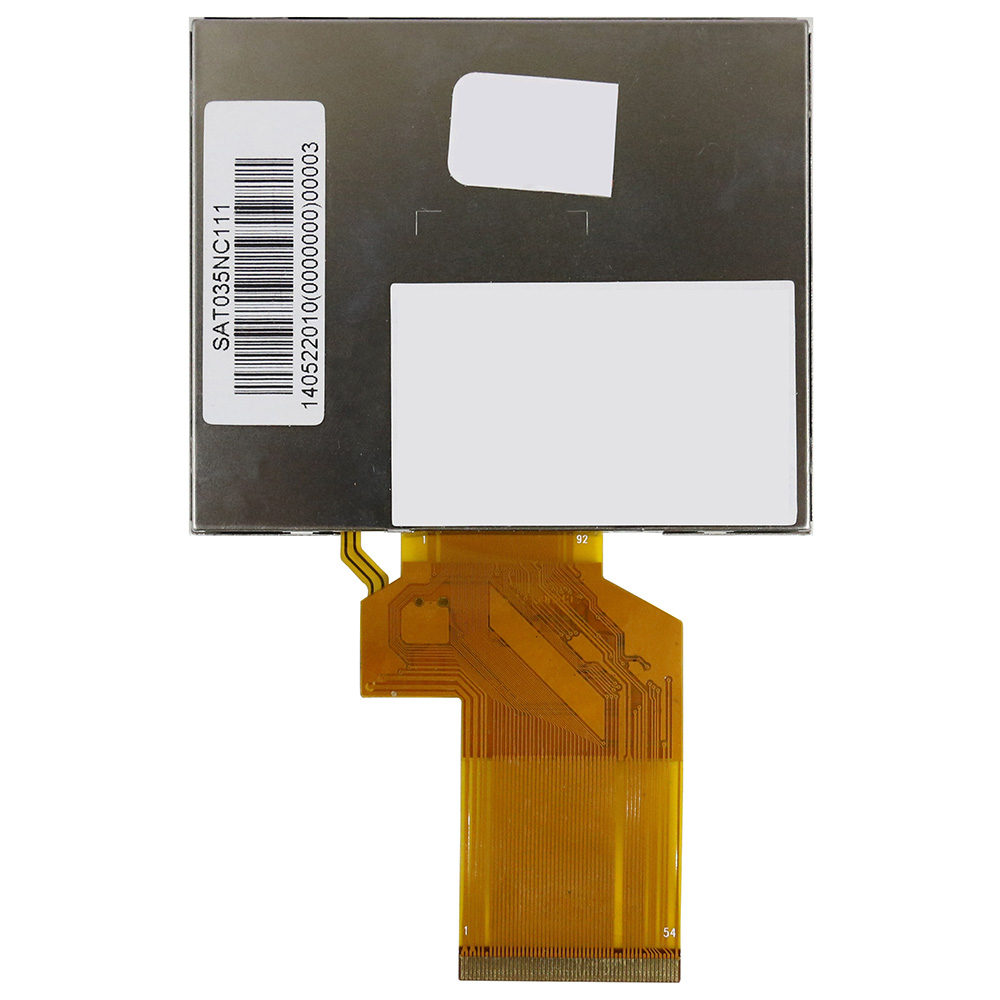

Pantalla TFT 3.5 pulgadas
Modelo Nº WF35LTIACDNN0
►Pantalla TFT 3.5 pulgadas
►Resolución : 320 x 240 puntos
►Dirección de la vista : 12H
►Interfaz : RGB
►IC Part No.: --
►Placa de control : No
►Brillo (cd/m²): 420
►Agujero del bastidor : Opcional
►Pantalla táctil : Sin panel táctil

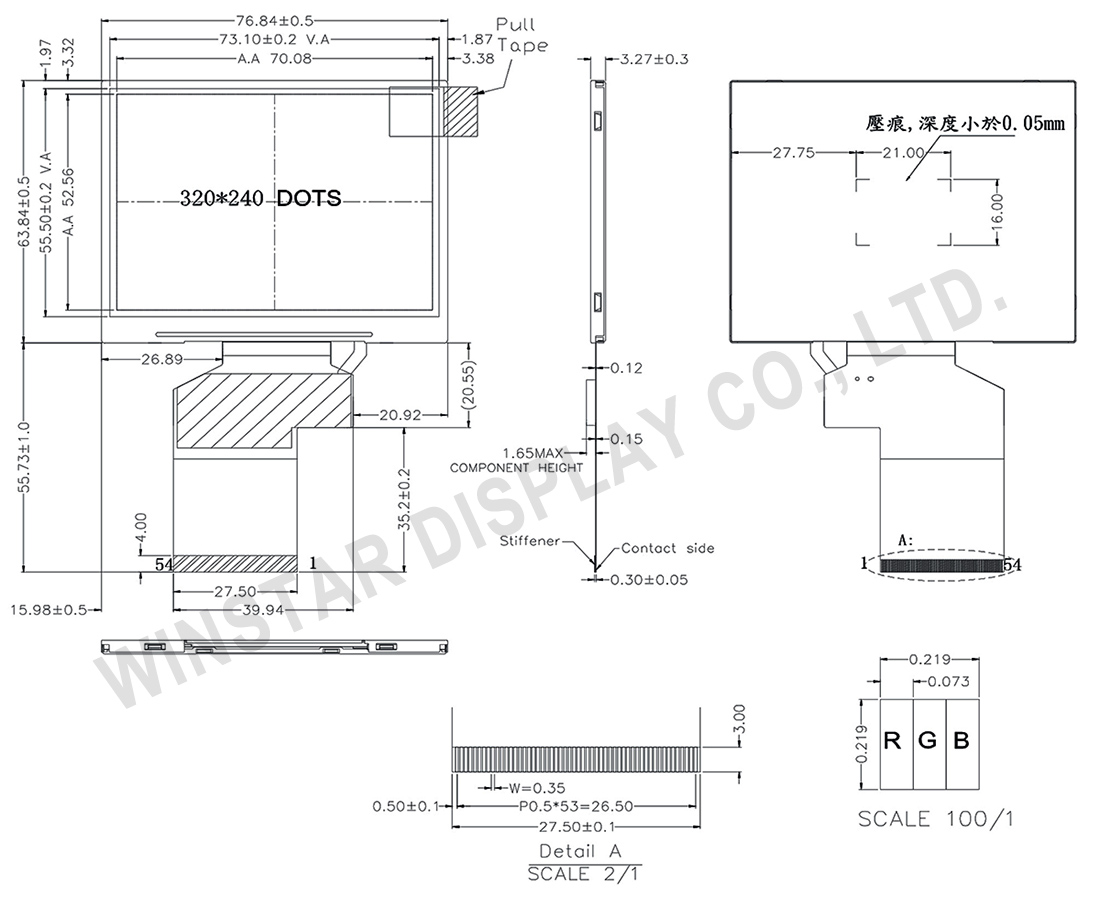

DIBUJO
ESPECIFICACIONES
Función interfaz Pin
| Pin | Símbolo | Función |
|---|---|---|
| 1~2 | LED- | Power for LED backlight cathode |
| 3~4 | LED+ | Power for LED backlight anode |
| 5~7 | NC | No connect |
| 8 | /RESET | Hardware reset |
| 9 | SPENA | Chip select pin of serial interface |
| 10 | SPCLK | Clock pin of serial interface |
| 11 | SPDAT | Data input pin in serial mode |
| 12~19 | B0~B7 | Data bus |
| 20~27 | G0~G7 | Data bus |
| 28~35 | R0~R7 | Data bus |
| 36 | HSYNC | Line synchronization signal |
| 37 | VSYNC | Frame synchronization signal |
| 38 | DCLK | Dot-clock signal and oscillator source |
| 39~40 | NC | No connect |
| 41~42 | VCC | Power Supply |
| 43~47 | NC | No connect |
| 48~50 | SEL2~SEL0 | Input pin to select input interface mode |
| 51 | NC | No connect |
| 52 | DE | Display enable pin from controller. Internal pull high. Connect to VCCIO or floating if not used |
| 53 | DGND | System ground pin of the IC. Connect to system ground. |
| 54 | AVSS | Grounding for analog circuit Connect to system ground |
Especificaciones generales
| Elemento | Dimensión | Unidad |
|---|---|---|
| Tamaño | 3.5 | pulgada |
| Matriz de puntos | 320 × RGB × 240 (TFT) | dots |
| Dimensión del módulo | 76.9(W) × 63.9(H) × 3.27(D) | mm |
| zona activa | 70.08 × 52.56 | mm |
| Distancia entre puntos | 0.073 × 0.219 | mm |
| Tipo de LCD | TFT, Blanco, Transmisivo | |
| Dirección de la vista | 12 o'clock | |
| Dirección de inversión de escala de grises | 6 o'clock | |
| Relación de aspecto | 4:3 | |
| Tipo de retroiluminación | LED, Blanco | |
| Con o sin panel táctil | Sin panel táctil | |
| Superficie | Pantalla antirreflectante | |
Valores nominales máximos absolutos
| Elemento | Símbolo | Valor mín. | Valor típico | Valor máx. | Unidad |
|---|---|---|---|---|---|
| Temperatura de funcionamiento | TOP | -20 | － | +70 | ℃ |
| Temperatura de almacenamiento | TST | -30 | － | +80 | ℃ |
Características electrónicas
| Elemento | Símbolo | Condición | Valor mín. | Valor típico | Valor máx | Unidad |
|---|---|---|---|---|---|---|
| Supply Voltage For LCM | VCC | - | 3.0 | 3.3 | 3.6 | V |
| Supply Current For LCM | ICC | - | - | 8.6 | 15 | mA |
